E3参数:算力190MH,功耗760W,18颗算力芯片。

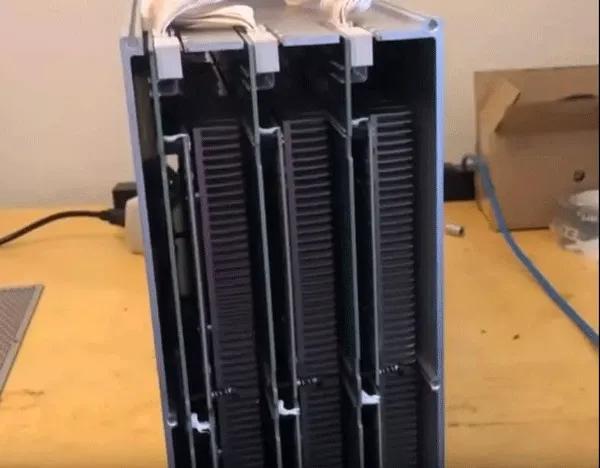

打开机身外壳,我们可以看到三片主算力板紧凑的塞在矿机内。
E3打开外壳后结构

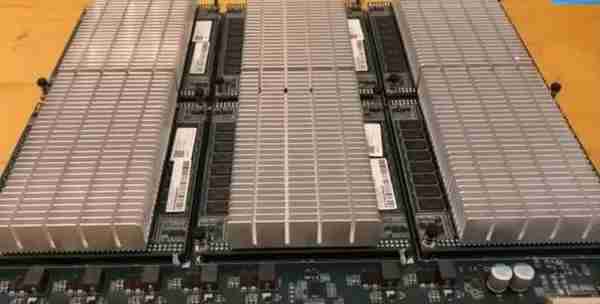

抽出一片算力板,可以看到每片主算力板上接有6片子算力板。每片子算力板中间的计算芯片上覆盖着散热片,周围是一圈内存芯片,外观与笔记本电脑用的独立显卡比较接近。
主算力板结构
取下子算力板,移除散热片后可看到ASIC芯片的真面目:BM1790运算芯片。边上的内存芯片为DDR3 128MB,共4*8=32颗,单芯片搭配内存容量4GB,整台矿机内存容量达到了72GB,芯片采用台湾晶豪科技(ESMT)的产品。虽然E3选用的内存是目前较为廉价的DDR3解决方案,但整机72GB的使用量使得他的制造成本并不低。
子算力板结构
看完了拆机图,大家也就对目前Ethash算法专业矿机的结构有了足够了解。由于在Ethash算法中算力与内存带宽成正比,并且单运算芯片需搭配4GB内存
